Toute la lumière sur les ombres


Élisabeth Busser

En ce début d'été, lors de grandes chaleurs, nous cherchons tous un petit coin à l'abri du soleil. N'oublions pas que le dessin d'ombre, c'est le début de la perspective ! Voir l'ombre d'un objet, c'est déjà un peu le reconnaître, et du coup savoir le dessiner en 3D.


« Jamais le soleil ne voit l’ombre » disait Léonard de Vinci, preuve déjà que la notion d’ombre avait son importance à son époque. C’est d’ailleurs bien avant lui que cette notion a pris de la valeur puisqu’elle a été utilisée pour mesurer les hauteurs inaccessibles : les géomètres de l’Antiquité avaient compris que voir l’ombre d’un objet, c’est déjà avoir une idée de ses dimensions. L’ombre s’est faite à la Renaissance instrument des théoriciens de la perspective, certains que voir l’ombre d’un objet, c’est déjà un peu le reconnaître, et du coup savoir le dessiner avec l’illusion du réel, nous dirions aujourd’hui « en 3D ».

Quelques siècles plus tard, c’est l’ombre « propre » des objets qu’ont utilisée les informaticiens pour rendre sur écran le relief des choses : qui a oublié la fameuse « théière de l’Utah » créée en 1975 par Martin Newell, devenue un véritable objet culte dans l’univers de l’informatique graphique ? La notion d’ombre a donc sur notre environnement spatial une grande influence.



Un célèbre modèle d’infographie :  la théière de l’Utah.



Un célèbre modèle d’infographie : la théière de l’Utah.





L’ombre au soleil

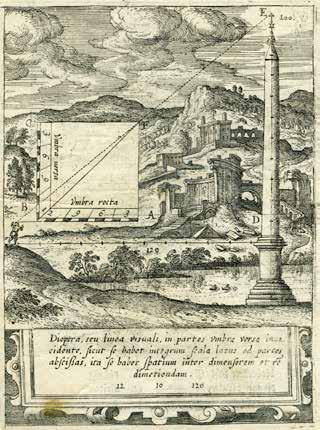

Utiliser l’ombre projetée par le soleil pour mesurer des distances inaccessibles est une vieille histoire, qui remonte environ au VIe siècle avant notre ère. De nombreuses sources attestent en effet que Thalès, non seulement avait voyagé en Égypte, mais avait mesuré la hauteur des pyramides « en observant la longueur de leur ombre au moment où notre ombre est égale à notre propre hauteur ». Le procédé ? Partant du principe que les rayons du soleil sont parallèles, utiliser des triangles, que l’on nommera semblables par la suite. La méthode ? Montrer, selon Plutarque, « en plantant un bâton à l’extrémité de l’ombre de la pyramide et en créant deux triangles par l’impact des rayons du soleil, que la pyramide avait au bâton le même rapport que l’ombre de la pyramide à l’ombre du bâton ». Tous calculs faits, cela donne :

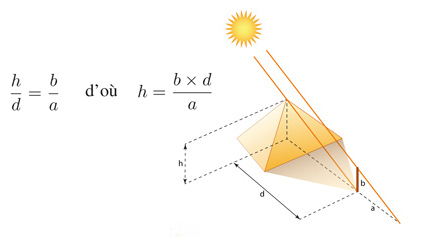

 Mesure de la hauteur de la pyramide.



Les rayons solaires étant considérés comme parallèles, l’ombre est exactement l’image d’un objet par projection parallèle sur le sol, ce qui n’est rien d’autre que son dessin en perspective parallèle. Connaître une ombre, c’est déjà savoir passer de l’espace au plan, donc dessiner en perspective. L’ombre d’un segment est toujours un segment et les milieux sont conservés. Le dessin s’opère ainsi tout naturellement.



Le soleil entre par la fenêtre. La fenêtre à carreaux ABCD projette sur le mur d’à côté sa lumière A’B’C’D’ dont les montants des carreaux font une ombre.

L’ombre au flambeau

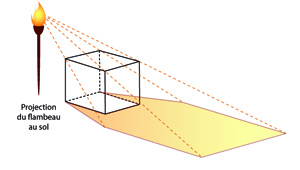

L’ombre au flambeau d’un cube.Pour l’ombre dite au flambeau, c’est différent car les rayons lumineux sont ici tous issus d’un même point, le flambeau, mais savoir dessiner l’ombre projetée dans ces conditions c’est savoir dessiner une image par projection centrale. La situation de l’ombre au flambeau est donc exactement celle de la perspective centrale, que Dürer (1471-1528) illustra si bien par son dispositif appelé fenêtre de Dürer, où un oeilleton fixe la place de l’oeil de l’opérateur, une fenêtre étant placée entre cet œil et l’objet à représenter. Tout point de cet objet est représenté par l’intersection avec le plan de la fenêtre du rayon lumineux joignant ce point à l’oeil, tout comme l’ombre d’un point est l’intersection du rayon issu du flambeau et passant par ce point avec le plan de l’écran (le mur ou le sol, ou toute autre surface plane) sur lequel sera projetée l’ombre.

Les techniques du dessin d’ombre, qui amènent à « aplatir » en deux dimensions un objet donné en trois dimensions, sont donc aussi celles du dessin en perspective : on gagne toujours à savoir tirer (des traits) plus vite que son ombre…




références

Dossier « Ombre et lumière ». Tangente 134, 2010.
Dossier « Mathématiques et lumière ». Tangente 164, 2015.
Dossier « Le théorème de Thalès ». Tangente 167, 2015.
