sphère armillaire

Imaginez le ciel ramené à une cage de cercles que l'on peut faire tourner. Chaque anneau matérialise un grand repère céleste, comme l'équateur céleste ou l'écliptique. En observant leur disposition, on repère plus facilement les positions apparentes des astres sur la sphère céleste.

L'objet doit être orienté selon la latitude du lieu. Sur certains modèles, l'ombre de l'axe tombe sur un équateur gradué et donne l'heure : la sphère armillaire devient alors aussi un cadran équatorial.

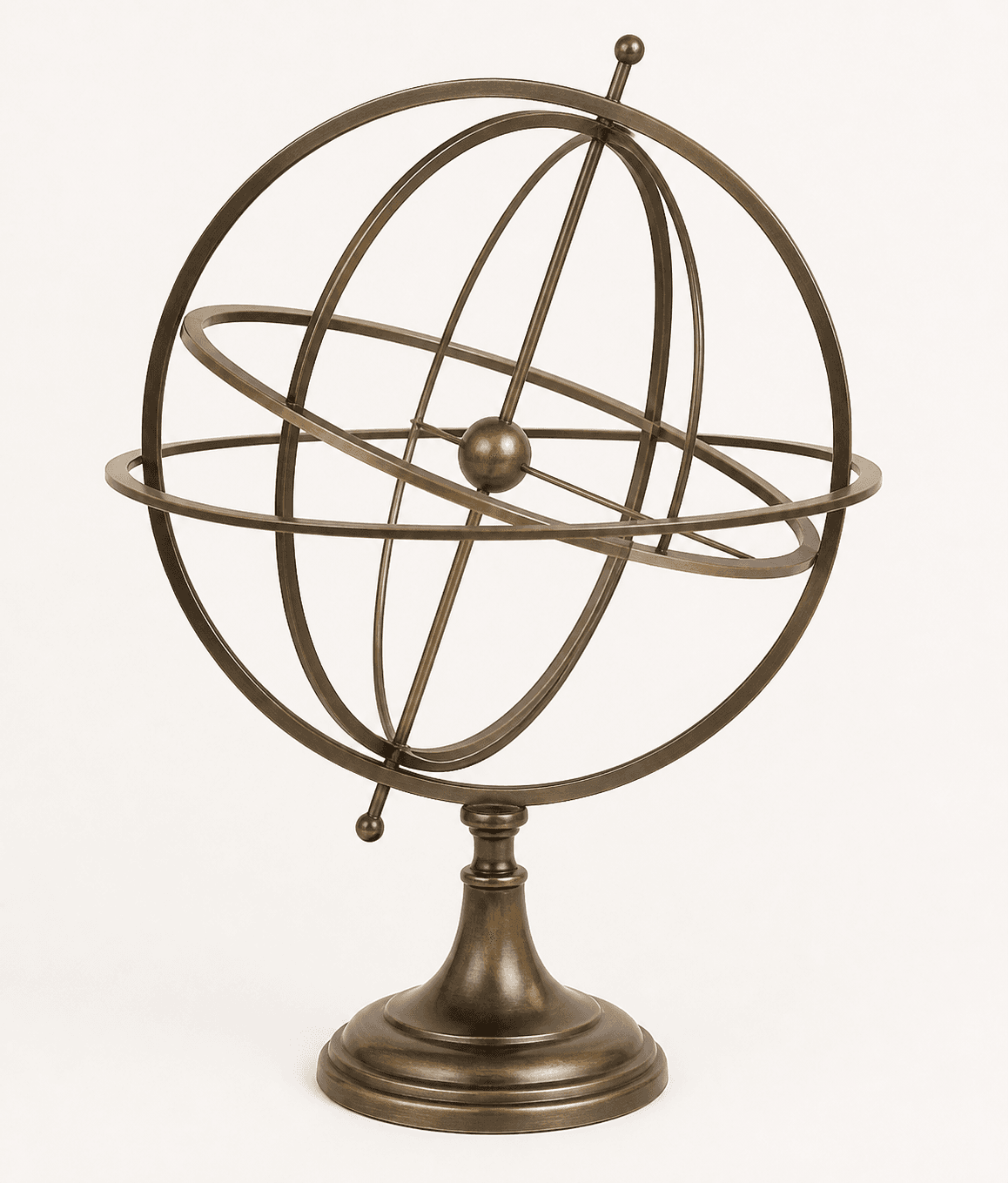

Une sphère armillaire est un instrument astronomique formé d'anneaux métalliques qui représentent les grands cercles de la sphère céleste. L'écliptique figure le trajet apparent du Soleil, l'équateur céleste fournit un autre cercle de référence et les méridiens complètent ce réseau. L'ensemble donne une représentation matérielle de ces repères, qui servent à situer les astres sur la sphère céleste.

L'orientation de l'instrument dépend de la latitude du lieu d'observation. Lorsque son équateur est gradué, l'ombre projetée par l'axe permet une lecture de l'heure. Dans cette configuration, l'instrument constitue une variété de cadran équatorial. Certains modèles possèdent aussi une manivelle qui anime des orbites planétaires autour d'un Soleil central ; ce mécanisme est une variante, non une condition commune à toutes les sphères armillaires.

Les premières formes mentionnées remontent au IIIe siècle avant J.-C. Ptolémée utilisa et perfectionna cet instrument. Des dispositifs analogues sont également attestés en Chine aux alentours du XIIe siècle.

Le réseau principal réunit trois familles de pièces : l'anneau de l'écliptique, celui de l'équateur céleste et les anneaux méridiens. Leur croisement rend visibles, dans un même volume, plusieurs grands cercles de la sphère céleste. L'axe donne à cet assemblage une direction ; l'instrument entier doit ensuite être orienté selon la latitude du lieu d'observation.

Un équateur gradué et l'axe forment ensemble le dispositif de lecture de l'heure : l'un porte les repères, l'autre projette l'ombre. Une manivelle et un Soleil central peuvent compléter certains modèles pour animer les orbites planétaires. Les anneaux célestes définissent la structure armillaire ; les graduations et le mécanisme mobile correspondent à des fonctions ou variantes particulières. Ces éléments suffisent à distinguer le modèle du ciel, le cadran équatorial et la version animée.

Une sphère armillaire munie d'un équateur gradué est utilisée comme cadran équatorial. Les données sont la latitude du lieu, l'axe de l'instrument, l'équateur portant les graduations et la lumière du Soleil.

Étape 1. Orientez la sphère selon la latitude du lieu d'observation. Cette mise en place relie l'axe de l'objet au repère local dans lequel l'heure sera lue.

Étape 2. Repérez l'équateur gradué parmi les anneaux. Les méridiens et l'écliptique participent au modèle céleste, mais la lecture recherchée se fait sur les graduations de l'équateur.

Étape 3. Observez la graduation atteinte par l'ombre projetée par l'axe. Si le cadran est correctement orienté et réglé, cette graduation fournit l'heure solaire apparente, et non directement l'heure civile.

Contrôle. Si l'ombre ne rencontre pas la zone graduée, la lecture ne peut pas être effectuée : il faut vérifier l'orientation selon la latitude et l'identification du bon anneau avant d'interpréter une heure.

Pour étudier le ciel apparent, on fait correspondre les anneaux aux grands cercles célestes. Ce modèle convient lorsque l'objectif est de situer l'écliptique, l'équateur céleste et les méridiens dans un même volume.

Pour lire l'heure, on choisit une sphère dont l'équateur est gradué, puis on l'oriente selon la latitude du lieu. Si ces repères manquent, le modèle céleste reste visible, mais cet usage de cadran équatorial n'est pas disponible.

Pour montrer des orbites planétaires en mouvement, on utilise un modèle doté d'une manivelle et d'un Soleil central. Une sphère sans ce mécanisme demeure une sphère armillaire ; elle présente les cercles sans animer cette variante planétaire.

La sphère céleste. Elle est ce que les anneaux représentent ; la sphère armillaire est l'instrument matériel qui rend ses grands cercles visibles. La présence d'anneaux construits tranche donc entre le modèle physique et l'espace céleste représenté.

Un cadran équatorial. La sphère armillaire peut en constituer une variété lorsque son équateur est gradué et reçoit l'ombre de l'axe. Sans le réseau d'anneaux représentant les grands cercles célestes, un dispositif de lecture de l'heure n'est pas pour autant une sphère armillaire.

Repères et mouvement. Les anneaux représentent d'abord les grands cercles et les repères de la sphère céleste. Un mouvement apparent n'est représenté que si le dispositif ou sa mise en rotation le montre effectivement ; il ne faut pas l'interpréter comme une description des trajectoires physiques des astres.

Orientation locale. Une sphère réglée pour une autre latitude ne respecte plus la condition donnée pour le lieu d'observation. Si l'ombre manque les graduations attendues, il faut corriger cette orientation avant de lire l'heure.

Équipement variable. La manivelle qui anime les orbites autour d'un Soleil central n'équipe que certains modèles. Son absence n'invalide pas l'objet : le critère structurel reste l'ensemble d'anneaux figurant les grands cercles célestes.

Chronologies distinctes. Le IIIe siècle avant J.-C. concerne les premières formes mentionnées, tandis que les instruments analogues en Chine sont situés aux alentours du XIIe siècle. Ces repères ne datent pas un modèle unique ni une seule transmission.
