- Reconnaître les pièces caractéristiques du quadrant de Copernic.
- Suivre le passage de l’ombre à la lecture de la hauteur angulaire du Soleil.
- Distinguer cette version particulière de la famille générale des quadrants.
- Identifier les limites de précision liées à la graduation et à la netteté de l’ombre.
GéométrieNotion · Glossaire
quadrant de Copernic
Le quadrant de Copernic est un instrument astronomique décrit par Nicolas Copernic dans son traité De revolutionibus orbium coelestium (livre II, chapitre 2). Il permet de déterminer la hauteur angulaire du Soleil en observant l'ombre projetée par un petit cylindre sur un rapporteur. Par rapport aux quadrants utilisés par ses contemporains (comme Regiomontanus), celui de Copernic est simplifié : l'ombre est produite par un petit cylindre placé au sommet d'un quart de cercle gradué.
Sommaire
Ce que vous allez apprendre
En clair

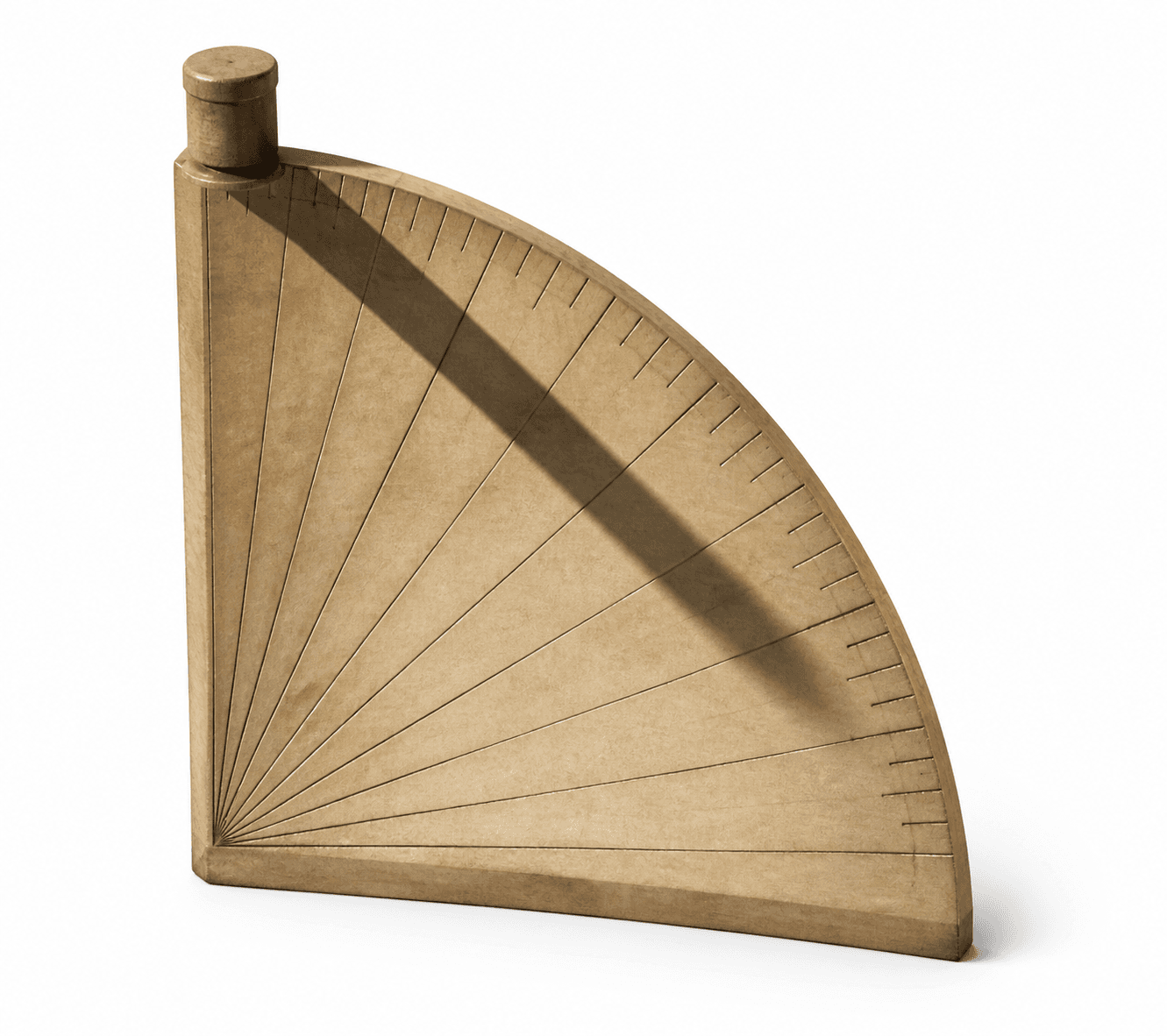

Imaginez un quart de cercle muni de graduations et surmonté d’un petit cylindre. Éclairé par le Soleil, ce cylindre projette une ombre. La position de cette ombre sur la partie graduée donne la hauteur angulaire du Soleil, c’est-à-dire sa position au-dessus de l’horizon exprimée comme un angle. Une vue documentaire du quadrant permet de reconnaître ensemble ces deux éléments essentiels : le cylindre et l’arc gradué.
Définition
Le quadrant de Copernic est un instrument astronomique destiné à déterminer la hauteur angulaire du Soleil. Cette hauteur est l’angle qui situe le Soleil au-dessus de l’horizon. L’information n’est pas donnée par une visée directe : elle est tirée de l’ombre projetée sur une graduation angulaire.
L’instrument associe un quart de cercle gradué à un petit cylindre placé à son sommet. Sous l’éclairage solaire, le cylindre produit l’ombre dont la position sert de repère de lecture. Le quart de cercle fournit l’échelle angulaire ; le cylindre fournit le repère lumineux nécessaire à la mesure.
Nicolas Copernic décrit cet instrument dans le livre II, chapitre 2, de De revolutionibus orbium coelestium. Sa version est présentée comme simplifiée par rapport aux quadrants employés par des contemporains tels que Regiomontanus. Ce qui la caractérise dans la source est précisément l’usage du petit cylindre au sommet du quart de cercle gradué.
Un exemple, pas à pas
On veut relever la hauteur angulaire du Soleil avec l’instrument décrit par Copernic. Les données sont le quart de cercle gradué, le petit cylindre fixé à son sommet, la lumière solaire et l’ombre produite sur la graduation.
1. Exposez le quadrant au Soleil de manière que le cylindre projette son ombre sur la partie graduée.
2. Repérez sur le quart de cercle la graduation indiquée par l’ombre.
3. Lisez l’angle correspondant : cette mesure est la hauteur angulaire du Soleil dans les conditions de l’observation.
Le contrôle consiste à recommencer sans changer les conditions. Deux lectures sont cohérentes si leur éventuel écart reste compatible avec la finesse des graduations et la netteté de l’ombre, plutôt que si elles sont artificiellement exigées identiques.
En pratique
Pour interpréter une représentation de l’instrument, cherchez d’abord le quart de cercle gradué, puis le petit cylindre placé à son sommet. Si ces deux éléments ne sont pas visibles, l’image peut montrer un autre type de quadrant et ne suffit pas à reconnaître la version décrite par Copernic.
Pour comprendre une mesure, suivez le trajet de l’ombre jusqu’à la graduation qu’elle désigne. Une description purement géométrique convient pour expliquer l’angle ; une vue de l’objet convient mieux lorsque la question porte sur la forme et l’agencement de ses pièces.
À ne pas confondre
Le quadrant instrumental est la famille générale, tandis que le quadrant de Copernic est la version particulière décrite dans De revolutionibus. Le cas tranche si la description mentionne le petit cylindre placé au sommet d’un quart de cercle gradué : ce détail identifie la simplification attribuée à Copernic, et non tout quadrant sans distinction.
Limites et pièges
Un quart de cercle couvre 90°. Si l’ombre n’atteint pas la partie graduée, aucune valeur ne peut être lue avec ce dispositif ; il faut modifier les conditions de présentation de l’instrument plutôt que prolonger mentalement l’échelle. Le sens dans lequel les graduations augmentent doit être vérifié sur l’instrument observé, car il ne peut pas être déduit de la seule forme en quart de cercle.
Une ombre large ou peu nette ne désigne pas une graduation avec une précision illimitée. Le symptôme est une zone d’incertitude couvrant plusieurs marques. La lecture doit alors être rapportée à la finesse réelle des graduations et à la netteté de l’ombre, sans ajouter de décimales que l’instrument ne permet pas de distinguer.
La présence d’un arc gradué ne suffit pas, à elle seule, à attribuer un quadrant à Copernic. Le critère fourni par la source est l’ensemble formé par le quart de cercle et le petit cylindre sommital ; en l’absence de ce détail, l’identification doit rester prudente.
Pour aller plus loin
Le glossaire quadrant - instrument - replace la version de Copernic dans la famille d’instruments à laquelle elle appartient.
La fiche hauteur du Soleil approfondit la grandeur angulaire que l’ombre du cylindre sert à déterminer.
