- Identifier la table, ses lignes et ses jetons.
- Lire la valeur d'un jeton à partir de la ligne qu'il occupe.
- Distinguer l'abaque à lignes de l'abaque à bandes.
AnalyseOutil · Glossaire

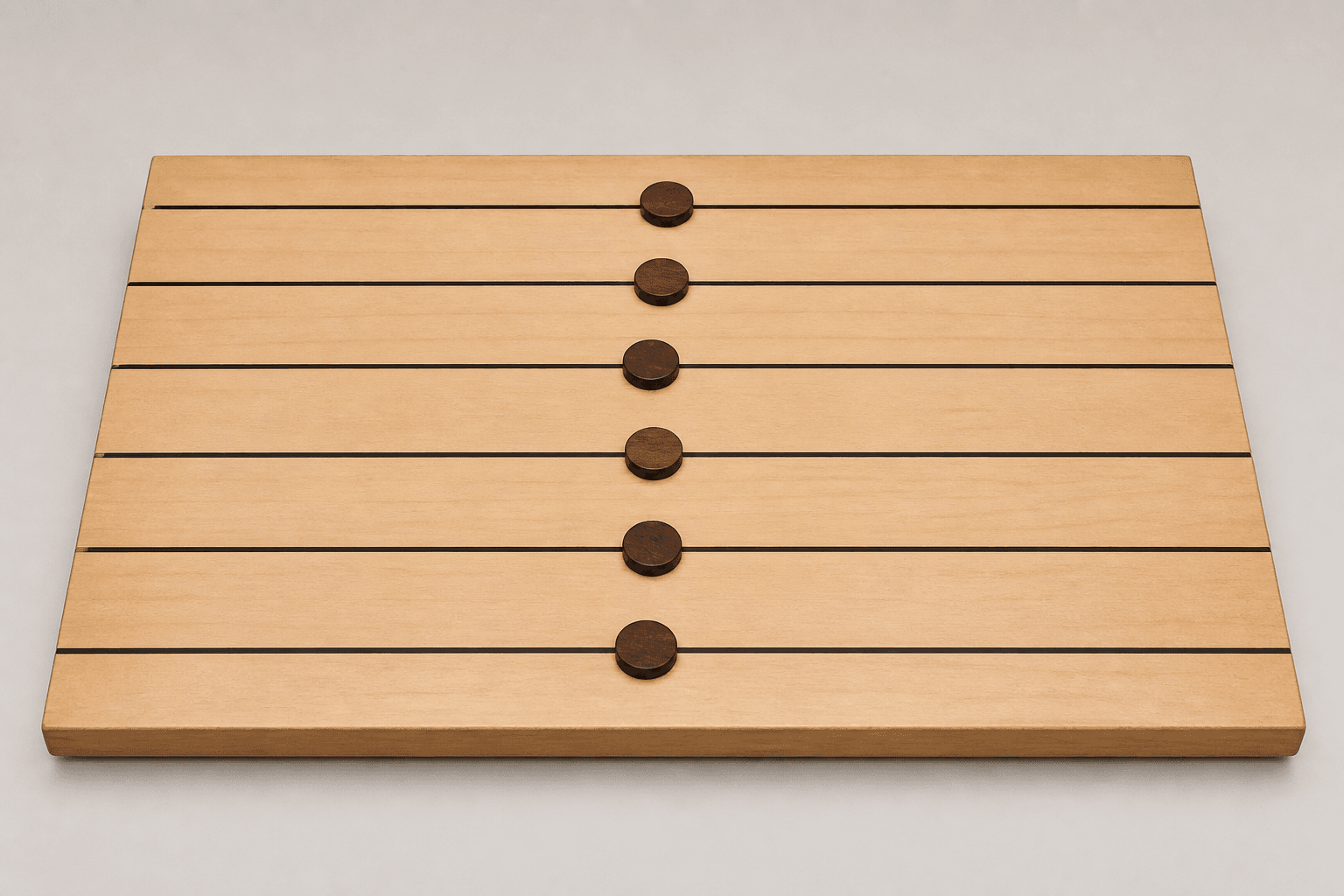

abaque à lignes
Instrument de calcul arithmétique utilisé jusqu'à la Renaissance, l'abaque à lignes se distingue, dans le cadre terminologique retenu ici, de l'abaque à bandes associé à la comptabilité monétaire. Il consiste en une table sur laquelle sont dessinées des lignes servant de guide pour disposer des jetons ou effectuer des tracés. Dans la convention décrite ici, la ligne sur laquelle un jeton est placé détermine la valeur qu'il représente.
Sommaire
Ce que vous allez apprendre
En clair
Imaginez une table marquée de plusieurs lignes et quelques jetons à déplacer. Dans la convention de cet abaque, un jeton n'a pas à lui seul une valeur fixe : sa ligne indique la valeur qu'il représente. Le calcul se lit donc dans la position des jetons, pas seulement dans leur nombre.
Les lignes guident aussi des tracés lorsque l'opération ne se fait pas avec des jetons. Cette organisation visuelle réunit le support, les repères et les objets manipulés.
Définition
Un abaque à lignes est un instrument matériel de calcul arithmétique. Son support est une table portant des lignes dessinées. Ces lignes servent de repères pour placer des jetons ou pour guider des tracés nécessaires au calcul.
L'information portée par un jeton associe deux éléments : le jeton lui-même et la ligne qu'il occupe. Compter les jetons sans regarder leur position ne suffit donc pas. Déplacer un jeton d'une ligne à une autre peut modifier la valeur représentée, même si le nombre total de jetons reste identique.
Cet instrument a servi jusqu'à la Renaissance. Dans le cadre terminologique retenu par cette fiche, il relève du calcul arithmétique, tandis que l'abaque à bandes désigne un support de comptabilité monétaire. Cette distinction de support et de fonction précise le sens adopté ici.
Où on le rencontre
On reconnaît l'abaque à lignes à une table plane, à des lignes nettement tracées et à des jetons que l'on peut disposer sur ces repères. Des tracés peuvent remplacer ou compléter la manipulation des jetons. Il n'est pas nécessaire d'effectuer un calcul pour identifier le principe du support.
L'indice décisif est la dépendance entre position et valeur : la ligne occupée donne son rôle au jeton. Le support porte ainsi une information arithmétique organisée, et pas une simple collection de pièces posées sur une table.
Le mode d'emploi
La grandeur à lire est la valeur représentée par l'ensemble des jetons. Avant tout calcul, il faut connaître la valeur attribuée à chaque ligne : la seule géométrie du dessin ne permet pas de la deviner.
1. Repérez chaque ligne et la valeur qui lui est associée.
2. Relevez, ligne par ligne, les jetons effectivement posés.
3. Attribuez à chaque jeton la valeur de sa ligne.
4. Combinez ces valeurs selon l'opération arithmétique effectuée.
2. Relevez, ligne par ligne, les jetons effectivement posés.
3. Attribuez à chaque jeton la valeur de sa ligne.
4. Combinez ces valeurs selon l'opération arithmétique effectuée.
L'œil peut croire que deux configurations contenant autant de jetons représentent la même chose. Ce raccourci oublie leur position. Le bon réflexe consiste à lire d'abord les lignes, puis les jetons, et seulement ensuite le total représenté.
Un exemple, pas à pas
Considérons une démonstration avec une table, deux lignes distinctes et deux jetons. Pour cet exemple seulement, attribuons la valeur 1 à la première ligne et la valeur 10 à la seconde. Cette convention illustrative n'est ni universelle ni déduite de l'espacement des lignes : elle est fixée avant la manipulation.
1. Placez les deux jetons sur la première ligne : ils représentent 1 + 1, soit 2.
2. Déplacez un des deux jetons sur la seconde ligne : il vaut désormais 10, tandis que l'autre vaut toujours 1.
3. Combinez les valeurs ligne par ligne : 10 + 1 donne 11.
4. Replacez les deux jetons sur la première ligne : on retrouve 1 + 1, soit 2.
2. Déplacez un des deux jetons sur la seconde ligne : il vaut désormais 10, tandis que l'autre vaut toujours 1.
3. Combinez les valeurs ligne par ligne : 10 + 1 donne 11.
4. Replacez les deux jetons sur la première ligne : on retrouve 1 + 1, soit 2.
Le contrôle est immédiat et refaisable : le nombre de jetons reste égal à deux, mais la valeur totale passe de 2 à 11 lorsqu'un jeton change de ligne. Le calcul illustre le mécanisme essentiel sans présenter les valeurs 1 et 10 comme une convention historique ou universelle.
En pratique
Pour effectuer un calcul arithmétique avec des jetons, on commence par identifier la valeur des lignes. On place ensuite chaque jeton sur le repère correspondant à la valeur qu'il doit porter.
Lorsque le calcul s'appuie sur des tracés, les lignes conservent leur rôle de guide. Cette voie convient quand l'opération est inscrite plutôt que matérialisée par des pièces mobiles.
Pour contrôler la configuration chiffrée de l'exemple, relevez un jeton sur la ligne de valeur 10 et un autre sur celle de valeur 1 : le total est 11. Le seul constat « il y a deux jetons » ne suffirait pas, puisque deux jetons placés sur la ligne de valeur 1 donneraient 2.
À ne pas confondre
Abaque à bandes. Dans la convention terminologique retenue par cette fiche, l'abaque à lignes sert au calcul arithmétique, tandis que l'abaque à bandes désigne un support de comptabilité monétaire. Une table utilisée pour organiser des montants monétaires relève donc ici du second.
Limites et pièges
Lignes sans convention. Si la valeur de chaque ligne n'est pas connue, la configuration ne peut pas être chiffrée de façon univoque. Il faut retrouver la convention du support au lieu de l'inférer de l'espacement ou de l'ordre apparent.
Jeton entre deux lignes. Sa valeur devient ambiguë si le support ne précise pas comment traiter cette position. Il faut replacer le jeton sans équivoque sur une ligne ou appliquer une règle explicitement fournie avec l'abaque.
Zéro jeton. Une ligne vide ne contribue aucune valeur par jeton, mais elle reste un repère du système. Il ne faut donc pas supprimer mentalement les lignes vides lors de la lecture de la configuration.
Pour aller plus loin
Abaque — Situer l'abaque à lignes dans la famille plus large des instruments et représentations appelés abaques.
Arithmétique — Replacer les opérations réalisées sur la table dans le domaine mathématique auquel elles appartiennent.
