abaque à jetons

Imaginez une surface partagée en zones, avec des jetons que l’on pose, déplace ou retire. La place d’un jeton indique ce qu’il vaut selon la convention choisie. Plusieurs jetons réunis représentent alors une quantité, et leurs déplacements matérialisent les étapes d’un calcul.

L’abaque à jetons est donc à la fois un support de représentation et un instrument de calcul. La source cite l’abaque romain comme son exemple le plus représentatif.

Un abaque à jetons est une table ou une tablette sur laquelle des jetons mobiles servent à représenter des quantités et à effectuer des calculs. Le support fournit des positions distinctes ; une convention associe une valeur à chaque position ; le nombre de jetons placés à cet endroit détermine la quantité correspondante. Le résultat lu dépend donc à la fois des jetons présents et de leur emplacement.

Dans la convention décimale retenue pour l’exemple de cette fiche, les trois colonnes valent respectivement 100, 10 et 1 par jeton. Une configuration contenant deux jetons dans la colonne des centaines, quatre dans celle des dizaines et trois dans celle des unités représente 243. Cette organisation est un modèle pédagogique choisi ici, pas une description universelle de tous les abaques à jetons.

Ce qui définit l’instrument est l’emploi de jetons disposés sur une table ou une tablette pour calculer. La source donne l’abaque romain comme exemple représentatif, sans imposer à tous les modèles la même disposition ni la même règle de lecture.

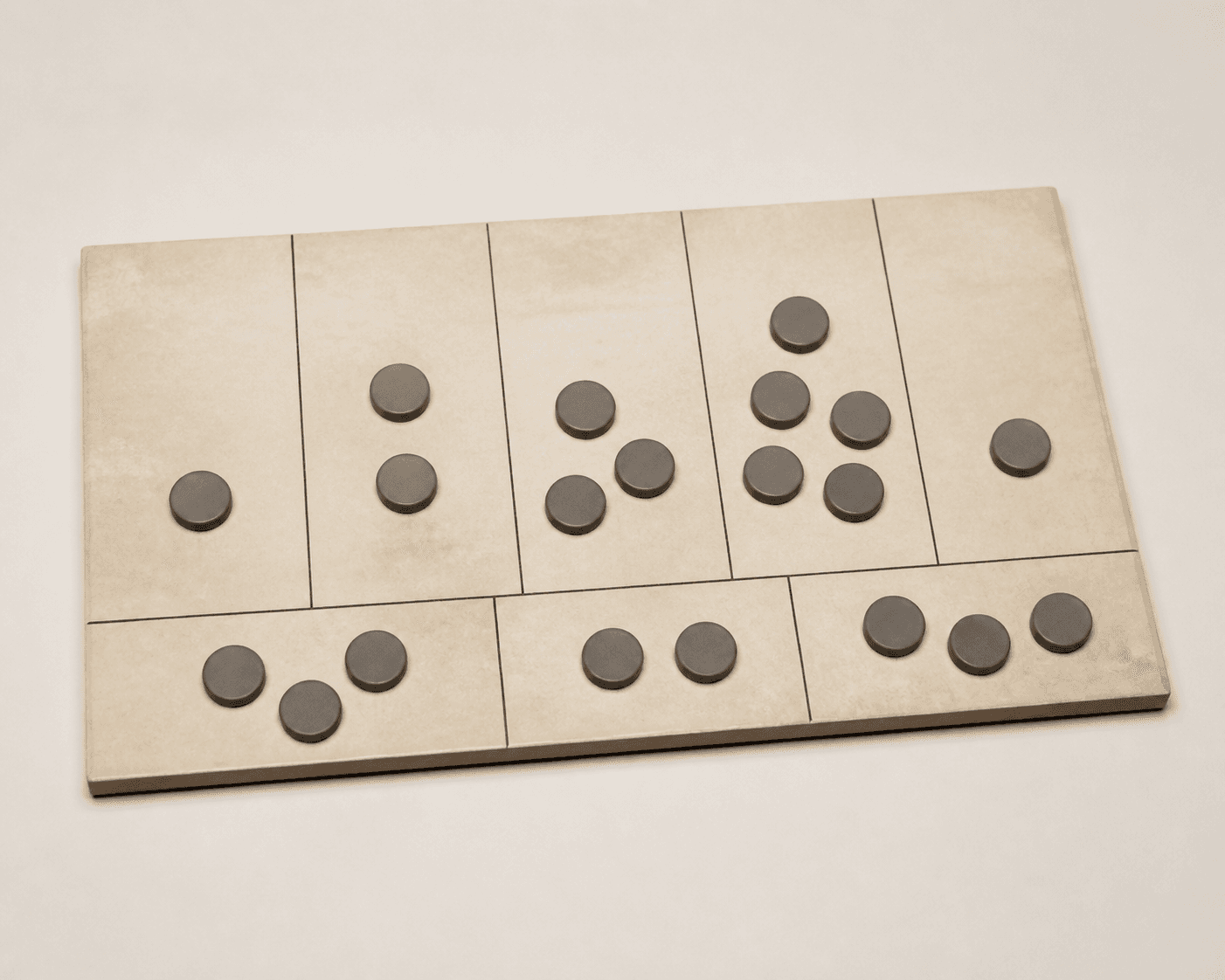

On reconnaît d’abord un support plat, sous forme de table ou de tablette, accompagné de jetons mobiles. Des zones ou repères distincts organisent leur placement. Les jetons ne portent pas seuls toute l’information : leur position sur le support compte également. Une vue documentaire peut rendre visibles ces éléments sans imposer une règle de calcul particulière.

Le contexte est celui du calcul matériel : on représente une quantité par une configuration, puis on transforme cette configuration. L’abaque romain appartient à cette famille et constitue l’exemple mis en avant par la définition source.

La grandeur lue est la quantité représentée par l’ensemble des jetons. Avant de compter, il faut connaître la convention du support : quelles positions existent et quelle valeur reçoit un jeton dans chacune d’elles.

1. Repérez les zones utiles et leur valeur.
2. Comptez les jetons séparément dans chaque zone.
3. Multipliez chaque nombre de jetons par la valeur de sa zone.
4. Additionnez les contributions obtenues.

Dans l’exemple décimal, deux jetons de 100, quatre de 10 et trois de 1 donnent $2\times 100+4\times 10+3\times 1=2432\backslash times100+4\backslash times10+3\backslash times1=243$. L’œil peut être tenté de compter seulement neuf jetons ; le bon réflexe est de tenir compte de leur position avant de faire le total.

Prenons l’abaque décimal défini pour cette fiche. Les colonnes valent 100, 10 et 1 par jeton. La configuration de départ comporte deux jetons de 100, quatre de 10 et trois de 1 : elle représente 243. Nous voulons y ajouter 18, soit un jeton de 10 et huit jetons de 1.

1. Ajoutons le jeton de 10 : la colonne des dizaines en contient maintenant cinq.

2. Ajoutons les huit jetons de 1 : avec les trois déjà présents, la colonne des unités en contient onze.

3. Dans cette convention, échangeons dix jetons de 1 contre un jeton de 10. Il reste un jeton de 1 et les dizaines passent de cinq à six.

4. Lisons la configuration finale : deux centaines, six dizaines et une unité donnent 261. Le schéma met en regard la configuration initiale, l’ajout et l’échange.

Le contrôle écrit reprend les mêmes données : $243+18=261243+18=261$. Le calcul et la lecture de l’abaque concordent exactement.

Pour représenter une quantité. On choisit la convention du support, puis on place les jetons dans les zones correspondantes. Une écriture chiffrée est préférable lorsque seul le résultat doit être conservé ; l’abaque rend visible la décomposition de la quantité.

Pour effectuer une addition ou une soustraction. On ajoute ou retire des jetons, puis on applique les échanges prévus par la convention. Le calcul posé est préférable si les règles de l’abaque ne sont pas connues ; le support matériel est utile quand on veut suivre chaque transformation.

Pour étudier un instrument historique. On observe ensemble le support, les jetons et leur organisation. Une image isolée des jetons ne suffit pas, car la valeur dépend aussi de la place qu’ils occupent.

Un abaque à jetons et un boulier. Les deux noms ne sont pas interchangeables. Pour reconnaître le type décrit ici, vérifiez le critère donné par la source : des jetons sont disposés sur une table ou une tablette afin de calculer. Si ce critère observable manque, cette définition ne suffit pas pour nommer l’instrument.

Un abaque à jetons et un abaque au sens large. Le mot « abaque » peut désigner d’autres supports de calcul ou de lecture. La présence de jetons mobiles posés sur une table ou une tablette est le critère qui identifie le type traité dans cette fiche.

Convention absente. Une configuration de jetons n’a pas de valeur numérique univoque si les positions et leurs valeurs ne sont pas données. Il faut d’abord retrouver la règle du support, plutôt que déduire un nombre du seul total de jetons.

Échange non effectué. Dans l’exemple décimal, onze jetons d’unité valent bien 11, mais la lecture normalisée demande d’échanger dix unités contre une dizaine. Il reste alors un jeton d’unité. Ce seuil de dix appartient à la convention décimale de l’exemple, pas à tous les modèles.

Disposition prise pour une règle universelle. Les colonnes 100, 10 et 1 rendent l’exemple vérifiable, mais la définition source ne les impose pas. Pour un autre abaque, il faut lire ses propres repères avant de transposer la méthode.

L’entrée abaque replace l’abaque à jetons dans la famille plus large des supports employés pour calculer ou lire une information.

La fiche boulier permet de comparer un autre instrument de calcul matériel et la manière dont ses éléments de comptage sont organisés.
