boulier

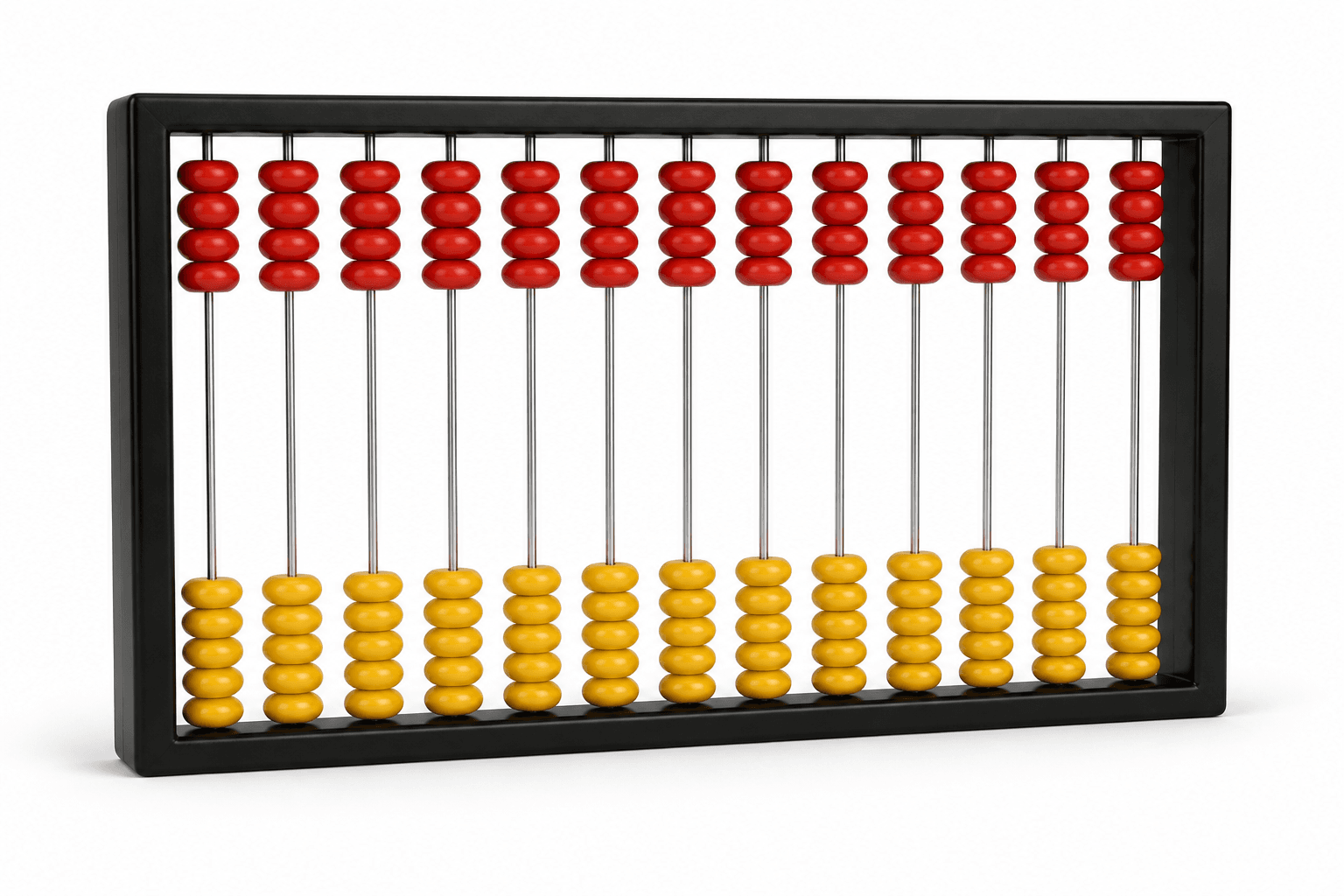

Un boulier est un instrument de calcul de type abaque, composé d'un cadre rectangulaire muni de tiges horizontales ou verticales sur lesquelles coulissent des boules. La position des boules sur chaque tige représente une valeur numérique : selon la tige concernée, une boule vaut une unité, une dizaine, une centaine, etc., conformément au système de numération en base 10. Le boulier permet d'effectuer les opérations arithmétiques fondamentales.
Sommaire
Ce que vous allez apprendre
- Reconnaître le cadre, les tiges et les boules d'un boulier.
- Lire unités, dizaines et centaines selon une convention annoncée.
- Suivre et contrôler l'addition 128 + 115 = 243.
- Éviter les erreurs de côté actif, d'ordre des rangs et de retenue.
En clair
Faites glisser quelques boules vers le bord choisi pour compter. Sur une tige, elles indiquent les unités ; sur la suivante, les dizaines ; puis viennent les centaines. Deux boules sur la tige des centaines, quatre sur celle des dizaines et trois sur celle des unités affichent ainsi 243.
Le boulier rend la numération décimale visible et manipulable. Déplacer les boules permet de représenter un nombre et d'effectuer une opération sans écrire tous les chiffres.
Définition
Un boulier est un abaque matériel formé d'un cadre, de tiges parallèles et de boules mobiles. Chaque tige correspond à un rang de la numération décimale. Dans le modèle utilisé ici, une boule active sur la tige des unités vaut 1, sur celle des dizaines vaut 10 et sur celle des centaines vaut 100. La valeur affichée est la somme des valeurs de toutes les boules actives.
La position dite active doit être convenue avant la lecture : ce peut être, par exemple, le bord droit du cadre. Dix unités d'un rang s'échangent contre une unité du rang immédiatement supérieur, conformément à la base 10. Une retenue applique précisément cet échange pendant une addition.
Les tiges peuvent être horizontales ou verticales. Cette orientation ne fixe ni le côté actif ni l'ordre des rangs ; ces conventions doivent donc rester stables pendant tout le calcul. Le boulier représente des nombres et permet d'exécuter les opérations arithmétiques fondamentales par déplacements successifs.
Où on le rencontre
On reconnaît le boulier à son cadre rectangulaire, à ses tiges parallèles et aux boules qui coulissent sur chacune d'elles. Les boules restent guidées par les tiges et se regroupent d'un côté ou de l'autre. L'objet porte une information numérique : chaque tige représente un rang décimal, tandis que le nombre de boules placées du côté actif indique la quantité retenue à ce rang.
Cette structure matérielle sert autant à afficher un nombre qu'à conserver les étapes d'un calcul. Avant toute lecture, il faut toutefois connaître le côté actif et l'ordre attribué aux unités, dizaines et centaines.
Le mode d'emploi
La grandeur lue est le nombre représenté par les boules actives. Pour le modèle décimal de l'exemple, la lecture suit quatre étapes.
1. Repérez le bord actif et la tige des unités.
2. Comptez les boules actives sur chaque tige.
3. Multipliez ces nombres par la valeur du rang : 1, 10, 100, puis les puissances de 10 suivantes si elles existent.
4. Additionnez les contributions des différents rangs.
2. Comptez les boules actives sur chaque tige.
3. Multipliez ces nombres par la valeur du rang : 1, 10, 100, puis les puissances de 10 suivantes si elles existent.
4. Additionnez les contributions des différents rangs.
Avec deux centaines, quatre dizaines et trois unités, la lecture donne 2 × 100 + 4 × 10 + 3 × 1 = 243. L'œil peut compter toutes les boules présentes sur une tige, y compris celles au repos. Le bon réflexe consiste à ne compter que celles placées du côté actif défini au départ.
Un exemple, pas à pas
Le boulier affiche d'abord 128 et l'on veut ajouter 115. Les données sont les suivantes : 1 centaine, 2 dizaines et 8 unités au départ ; puis 1 centaine, 1 dizaine et 5 unités à ajouter. Le bord droit est le côté actif.
1. Aux unités, 8 + 5 = 13. Conservez 3 unités et échangez les 10 autres contre 1 dizaine.
2. Aux dizaines, additionnez les 2 dizaines initiales, la dizaine ajoutée et la retenue : 2 + 1 + 1 = 4.
3. Aux centaines, ajoutez la centaine initiale et la centaine annoncée : 1 + 1 = 2.
Le résultat affiché est donc 2 centaines, 4 dizaines et 3 unités, soit 243.
Le contrôle refaisable consiste à poser l'addition décimale : 128 + 115 = 243. La décomposition 200 + 40 + 3 confirme la même valeur.
Une représentation exacte de l'état final permet de vérifier séparément les trois rangs et la retenue déjà échangée.
En pratique
Pour apprendre la numération décimale, on déplace les boules et l'on verbalise chaque rang. Si le chiffre écrit suffit déjà à identifier immédiatement unités, dizaines et centaines, l'écriture positionnelle est plus directe.
Pour effectuer une addition, le boulier conserve les quantités pendant les échanges de dix boules contre une boule du rang supérieur. Un calcul posé convient mieux lorsqu'il faut garder une trace écrite détaillée de chaque retenue.
Pour contrôler un résultat, on relit chaque tige puis on recompose le nombre. Une calculatrice est une alternative adaptée lorsque seul le résultat numérique est recherché, sans manipulation des rangs décimaux.
À ne pas confondre
Un boulier est un type d'abaque, mais tout abaque n'est pas nécessairement le boulier décrit ici. Le critère décisif est la présence d'un cadre muni de tiges sur lesquelles coulissent des boules. Un support de calcul dépourvu de ces éléments peut relever de la famille des abaques sans être ce type de boulier.
Limites et pièges
Sans convention sur le côté actif, une même disposition physique peut recevoir deux lectures différentes. Le symptôme est un comptage qui inclut tantôt les boules d'un bord, tantôt celles de l'autre. Il faut fixer le bord actif avant le premier déplacement.
L'orientation des tiges ne suffit pas à reconnaître les unités. Des tiges horizontales ou verticales sont possibles, et l'ordre des rangs doit être indiqué séparément. Il faut donc identifier la tige des unités avant de déduire les dizaines et les centaines.
Dans une représentation décimale par comptage, 10 boules actives à un rang ne doivent pas rester comme un chiffre de ce rang. Elles s'échangent contre 1 boule au rang supérieur. Oublier cet échange produit une écriture non normalisée et fait perdre la retenue lors d'une opération.
Illustrations
Pour aller plus loin
La fiche abaque élargit la perspective : elle permet de situer le boulier au sein de la famille des supports matériels de calcul.
