Chladni Ernst

En 1756 naît à Wittenberg Ernst Florenz Friedrich Chladni, physicien allemand mort à Breslau en 1827. Son expérience la plus célèbre transforme une vibration invisible en motif visible. Il dépose du sable fin sur une plaque rigide, puis fait vibrer la plaque avec un archet. Le sable se rassemble le long des lignes nodales et dessine des formes géométriques. Ces figures, qui portent aujourd'hui son nom, rendent visibles les lignes nodales de la plaque en vibration.

Ernst Florenz Friedrich Chladni est un physicien allemand, né à Wittenberg en 1756 et mort à Breslau en 1827. Reconnu comme l'un des fondateurs de l'acoustique expérimentale, il étudie notamment la propagation du son dans les solides et les vibrations mécaniques. Il élabore aussi une méthode originale de mesure de la vitesse de propagation du son dans les corps solides, sur un terrain encore lacunaire à son époque.

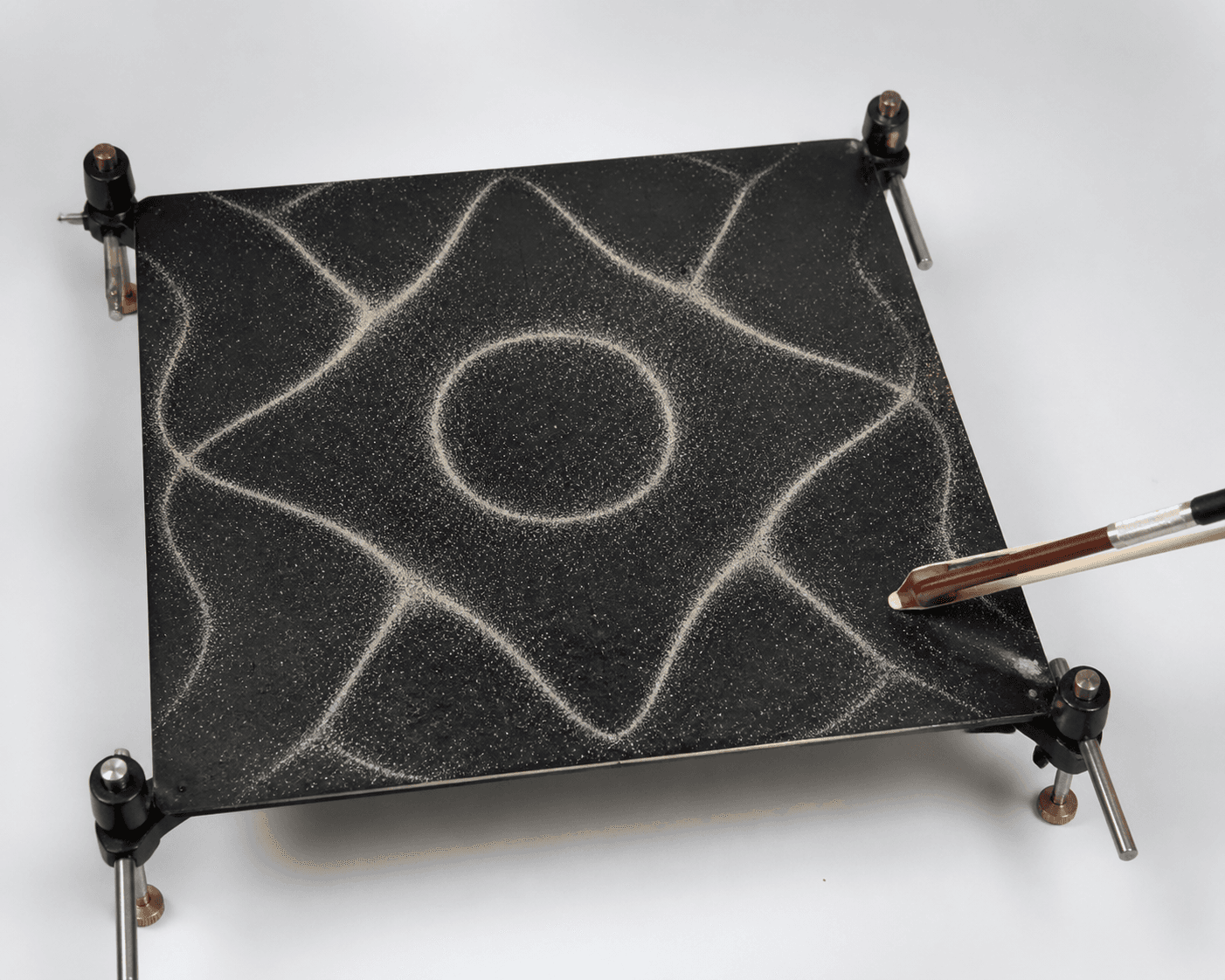

Son nom reste surtout attaché aux figures de Chladni. Du sable fin est déposé sur une plaque rigide, puis la plaque est mise en vibration avec un archet. Le sable se redistribue le long des lignes nodales de vibration et forme des motifs géométriques réguliers ou complexes. Lorsque l'excitation sélectionne un mode propre de vibration de la plaque, la figure en rend ainsi visibles les lignes nodales. Cette observation expérimentale a joué un rôle déterminant dans le développement de la théorie mathématique des surfaces vibrantes, en particulier dans les travaux ultérieurs de Sophie Germain.

Situation. L'expérience réunit trois éléments annoncés par la description historique : une plaque rigide, du sable fin et un archet. Le résultat attendu n'est pas une mesure numérique, mais un motif qui matérialise la vibration.

1. Le sable fin est d'abord réparti sur la plaque rigide.

2. La plaque est ensuite mise en vibration à l'aide de l'archet. Le phénomène étudié est donc celui d'une plaque vibrante, et non le simple dessin initial du sable.

3. Pendant la vibration, le sable se redistribue le long des lignes nodales. Des motifs géométriques réguliers et complexes deviennent visibles.

Contrôle. La figure obtenue doit faire apparaître des lignes dessinées par l'accumulation du sable. Ces lignes permettent d'observer la structure nodale et peuvent contribuer à identifier un mode propre lorsque les conditions expérimentales sont contrôlées.

Pour rendre visibles les vibrations d'une plaque, l'expérience de Chladni associe une plaque rigide, du sable fin et un archet. On l'emploie lorsque la question porte sur la forme des modes propres : les lignes de sable donnent alors le critère observable.

Si la question porte plutôt sur la propagation du son dans un corps solide, l'observation d'une figure ne suffit pas. Il faut alors se tourner vers une méthode de mesure de la vitesse de propagation, autre volet des travaux de Chladni.

Dans l'histoire des mathématiques, les figures servent enfin de point de départ à l'étude théorique des surfaces vibrantes. Le motif visible guide la question, tandis que la théorie mathématique en développe l'analyse.

Ernst Chladni et une figure de Chladni. Ernst Chladni est le physicien allemand né en 1756 ; une figure de Chladni est le motif de sable obtenu sur une plaque vibrante. Un nom de personne dans un récit biographique désigne le savant, tandis qu'un motif géométrique observé pendant l'expérience désigne la figure.

Propagation du son et mode propre d'une plaque. La première étude cherche notamment une vitesse dans un corps solide ; la seconde cherche la forme de vibration rendue visible par des lignes nodales. La présence d'une mesure de vitesse ou d'un motif de sable tranche entre les deux objets d'étude.

Une figure ne montre pas toute la plaque en mouvement. Elle matérialise les lignes nodales par la redistribution du sable. Il faut donc lire le motif comme une visualisation d'un mode propre, et non comme le dessin complet de chaque mouvement de la plaque.

Le protocole repose sur des conditions matérielles précises. Sans sable fin, plaque rigide mise en vibration et action de l'archet, le dispositif décrit par la source n'est plus l'expérience de Chladni telle qu'elle est présentée ici. Il faut alors décrire explicitement l'autre dispositif employé.

Une figure n'est pas une mesure de vitesse. Un motif géométrique indique les lignes nodales d'un mode propre, mais il ne donne pas à lui seul la vitesse de propagation du son dans un solide. Pour cette grandeur, il faut employer une méthode de mesure consacrée à la propagation.

Le prolongement naturel consiste à passer de l'expérience visible à sa description mathématique. Les figures de Chladni ont contribué au développement de la théorie des surfaces vibrantes, notamment dans les travaux ultérieurs de Sophie Germain. Cette transition relie un motif de sable observable à l'étude théorique des modes propres d'une plaque.
