flexacube

Prenez un objet formé de huit petits cubes attachés par certaines de leurs arêtes. En faisant pivoter ses parties, vous changez son orientation sans séparer les cubes.

Selon l'assemblage, ce mouvement fait apparaître différentes faces. Sur un modèle annoncé à douze faces accessibles, on peut vérifier ce nombre en attribuant un repère unique à chaque face étudiée puis en parcourant toutes les configurations permises. Le flexacube associe ainsi manipulation, observation et géométrie dans l'espace.

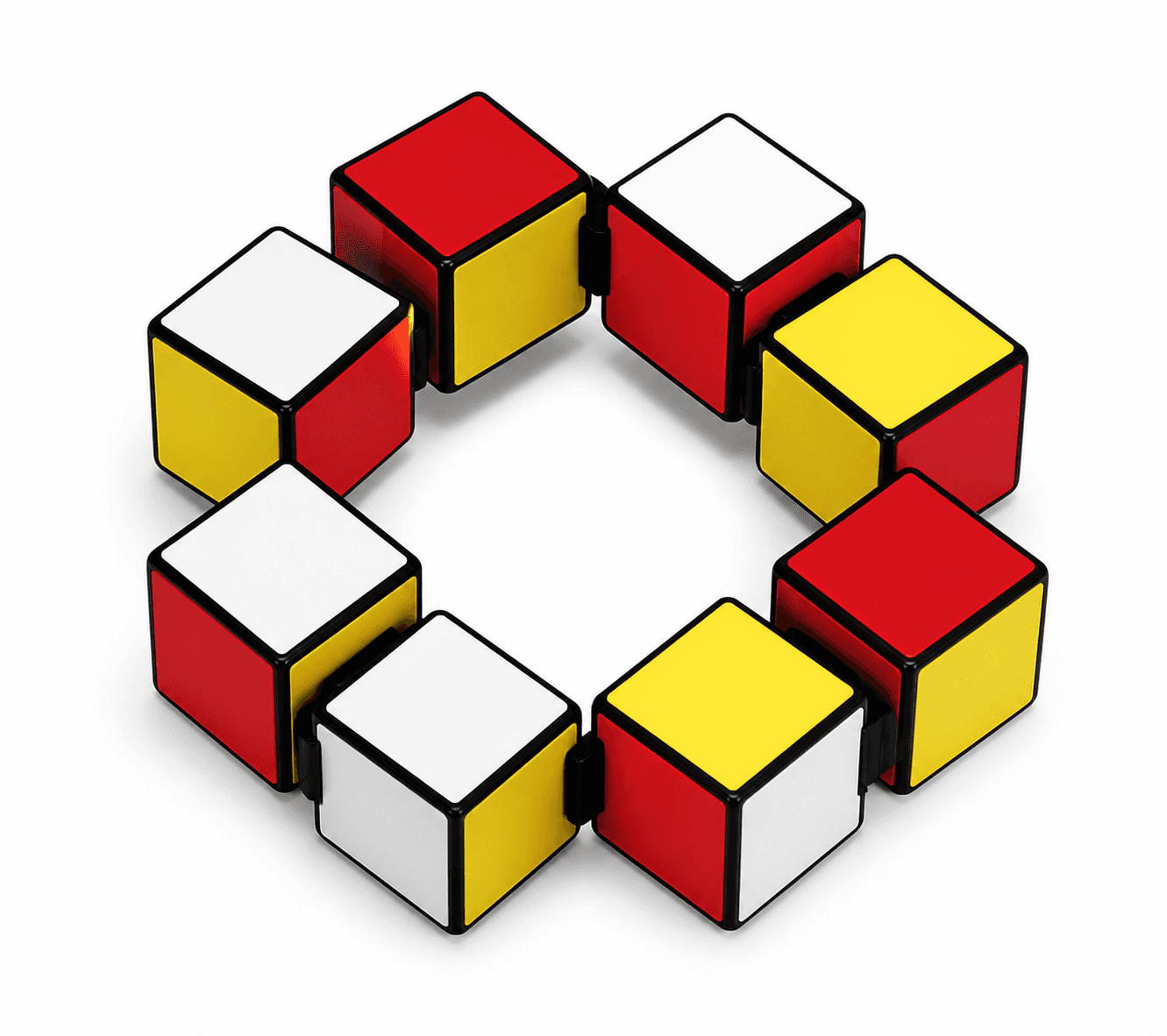

Un flexacube est un casse-tête géométrique en trois dimensions composé de huit cubes. Des charnières placées le long de certaines arêtes relient les cubes selon un assemblage propre au modèle. Elles forment une structure articulée : certaines parties peuvent pivoter les unes par rapport aux autres tout en restant attachées.

La disposition visible n'est donc pas fixe. Pour un modèle donné, le nombre de faces accessibles dépend de l'emplacement de ses charnières et des rotations qu'elles autorisent. Certains modèles sont présentés comme révélant douze faces distinctes : cette propriété se vérifie en inventoriant les faces matériellement identifiées dans toutes les configurations accessibles. La décoration ne définit pas le flexacube : les éléments essentiels sont les huit cubes, leur assemblage et la possibilité de les articuler.

L'objet fournit un support concret pour étudier les solides, distinguer une pièce cubique d'une face visible et observer des symétries. Il convient aussi aux activités de construction et d'observation, car chaque transformation peut être suivie directement sur l'objet.

On veut tester, sur un modèle concret de flexacube, l'affirmation selon laquelle les rotations donnent accès à douze faces distinctes. Données nécessaires :
– le plan d'assemblage indique quelles arêtes portent une charnière ;
– une configuration initiale fixe la position et l'orientation de chacun des huit cubes ;
– les rotations autorisées sont précisées ;
– chaque face matérielle étudiée porte un repère unique.

1. Partez de la configuration initiale et notez chaque repère visible sans le compter deux fois. Conservez aussi une description de cette configuration.

2. Fixez une liste finie de mouvements élémentaires : pour chacun, indiquez la charnière, la partie qui pivote et son angle d'arrivée. Ne retenez comme configurations d'arrivée que celles où toutes les arêtes des cubes sont parallèles à l'une des trois directions de la configuration initiale. Considérez comme identiques deux configurations qui ne diffèrent que par l'orientation globale de l'objet, puis inscrivez la configuration initiale sur une liste à examiner.

3. Prenez la première configuration non examinée de la liste.
– Appliquez-lui, sans détacher les cubes, chacun des mouvements élémentaires possibles.
– Pour chaque configuration d'arrivée, ajoutez à l'inventaire les repères encore absents.
– Si cette configuration n'est pas déjà sur la liste, inscrivez-la à la fin.
– Marquez la configuration de départ comme examinée, puis recommencez avec la suivante.
Arrêtez lorsque toutes les configurations inscrites ont été examinées. Cette énumération est finie : huit cubes ainsi alignés n'ont, à orientation globale près, qu'un nombre fini de positions et d'orientations relatives. Si l'inventaire contient alors exactement les douze repères A, B, C, D, E, F, G, H, I, J, K et L, le modèle donne bien accès à douze faces distinctes.

Le contrôle sépare trois points : chaque repère désigne une seule face matérielle, chaque repère n'apparaît qu'une fois dans l'inventaire, et chaque configuration accessible a été examinée. Refaire des rotations en sens inverse peut contrôler le retour à la configuration initiale, mais ne suffit pas à prouver que l'inventaire est complet.

En classe, on peut faire construire puis manipuler le flexacube afin de suivre les changements d'orientation. Si l'objectif porte seulement sur les faces d'un cube immobile, un cube rigide est plus direct ; le flexacube devient utile lorsque le mouvement fait partie de l'observation.

Pour travailler le repérage spatial, chaque face reçoit une couleur, un motif ou une lettre. L'élève fait pivoter l'objet et tient un inventaire des faces déjà rencontrées. Une simple photographie suffit plutôt si l'on veut seulement décrire une orientation fixe.

Pour aborder la symétrie, on compare les motifs révélés après plusieurs rotations et on cherche les correspondances observables. Il faut alors distinguer la symétrie du décor de celle de la structure articulée : un motif régulier ne prouve pas à lui seul une symétrie de l'objet.

Un flexacube et un cube isolé. Le cube isolé est une seule pièce rigide, tandis que le flexacube réunit huit cubes reliés par des arêtes et peut changer d'orientation. Le critère décisif est le mouvement interne : si aucune partie ne pivote par rapport aux autres, l'objet observé n'est pas le flexacube décrit ici.

Douze faces accessibles ne signifie pas douze faces visibles en même temps. Lorsqu'un modèle est annoncé à douze faces, le piège consiste à compter seulement la configuration de départ. Il faut parcourir toutes les configurations autorisées et conserver un inventaire des faces déjà reconnues.

Une nouvelle position n'est pas forcément une nouvelle face. Après une rotation, une face déjà observée peut revenir ailleurs ou autrement orientée. Pour vérifier son identité avant de l'ajouter au décompte, chaque face étudiée doit porter un repère qui lui est propre ; une couleur, un motif ou une lettre réutilisé sur plusieurs faces ne suffit pas.

Le décor peut créer une fausse impression de symétrie. Des motifs semblables peuvent masquer deux faces distinctes ou suggérer une régularité qui vient seulement de la décoration. Pour étudier la structure, il faut suivre chaque cube, chaque face et chaque charnière au moyen de repères non ambigus.

Une liaison qui se détache change le problème. Le flexacube étudié conserve ses huit cubes reliés selon le même assemblage pendant la manipulation. Si une charnière est rompue, il faut réparer ou remplacer l'objet avant de poursuivre l'inventaire.

Le flexacube ouvre deux prolongements : le vocabulaire général des solides et l'étude d'autres structures capables de changer de forme dans l'espace.

Polyèdre — Pour replacer les faces, les arêtes et les solides dans un vocabulaire géométrique plus général.

Flexibles en trois dimensions — Pour prolonger l'étude des objets articulés et des transformations spatiales au-delà du flexacube.
