casse-tête étoilé

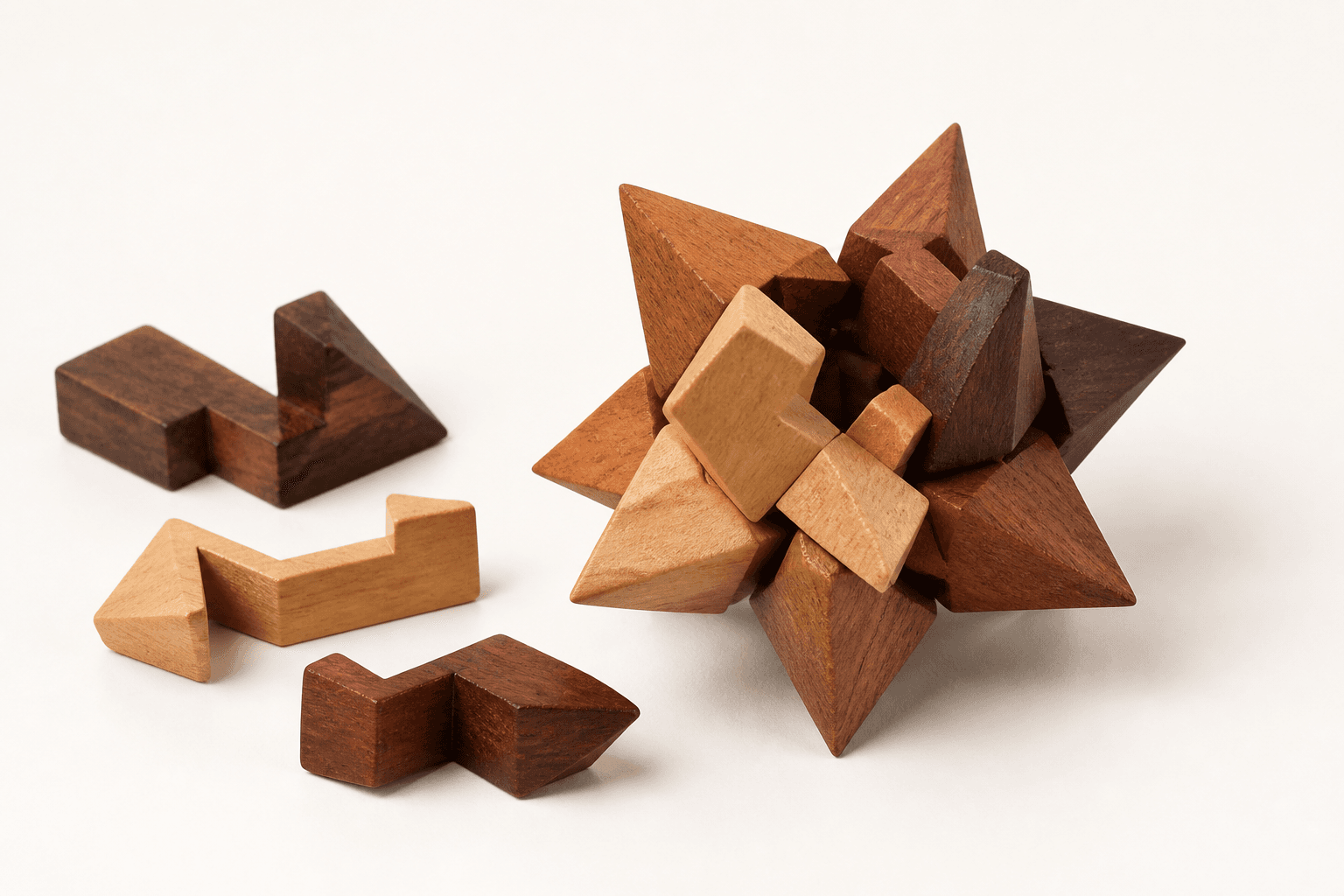

Des pièces solides sont posées séparément sur la table. Une fois réunies dans la bonne disposition, elles forment un objet en volume hérissé de pointes : le casse-tête étoilé. Le défi tient autant à la manipulation des pièces qu'à la représentation mentale de leur place dans l'espace.

La forme obtenue invite à observer des faces, des arêtes, des sommets et des symétries. Certains modèles évoquent une étoile construite à partir d'un icosaèdre ou d'un dodécaèdre.

Un casse-tête étoilé est un puzzle en trois dimensions formé de pièces solides. Son assemblage reconstitue un volume dont la structure ou la silhouette est celle d'un polyèdre étoilé. Les pièces constituent le support matériel du jeu ; le polyèdre reconstitué en est la cible géométrique.

Un polyèdre est décrit par des faces qui se rencontrent suivant des arêtes et des sommets. Certaines constructions étoilées s'obtiennent en prolongeant les faces ou les arêtes d'un polyèdre initial jusqu'à de nouvelles intersections. D'autres objets en volume sont seulement qualifiés d'étoilés en raison de leur aspect. Des pointes visibles ne suffisent donc pas à définir un polyèdre étoilé : il faut préciser l'organisation de ses faces, de ses arêtes et de ses sommets, ainsi que leurs éventuelles intersections. Les étoiles associées à l'icosaèdre et au dodécaèdre fournissent des familles de formes possibles. Les qualificatifs « régulier » ou « semi-régulier » ne s'emploient que si leurs critères géométriques sont effectivement vérifiés.

Le nom employé pour un jouet ne suffit toutefois pas à déterminer une catégorie mathématique unique. Pour classer précisément l'objet obtenu, il faut examiner ses faces, leurs rencontres et ses symétries, plutôt que sa seule allure étoilée.

On veut reconstituer un modèle dont la cible annoncée est une étoile d'icosaèdre. Données. On dispose de toutes les pièces solides du modèle, d'une vue de la forme terminée et de leurs surfaces d'emboîtement. Aucune pièce supplémentaire n'est admise.

1. Observer chaque pièce et repérer les surfaces qui peuvent se mettre en contact sans forcer.
2. Former un premier groupe stable, puis l'orienter comme sur la vue de la forme terminée. Pour ce modèle, si deux pièces semblent convenir, retenir celle dont toute la surface d'emboîtement coïncide avec la surface libre et dont la pointe prolonge le relief dans la direction visible sur la vue ; un jour entre les surfaces ou une pointe orientée autrement signale un essai incompatible.
3. Ajouter les pièces restantes en conservant l'organisation étoilée visible sur le modèle.
4. Fermer l'assemblage sans espace destiné à une pièce oubliée.
5. Contrôler le montage : toutes les pièces sont utilisées, l'ensemble tient et sa silhouette correspond à la vue fournie. Ce contrôle valide seulement l'assemblage mécanique. Pour établir que la cible est bien une étoile d'icosaèdre déterminée, il faut aussi examiner l'organisation de ses faces, de ses arêtes et de ses sommets, ainsi que leurs éventuelles intersections et les symétries de l'ensemble.

Pour résoudre le puzzle, on commence par observer les surfaces de contact et les répétitions de forme. Si un assemblage résiste ou déforme les pièces, on revient au dernier groupe stable au lieu de forcer.

Pour étudier la géométrie dans l'espace, le modèle monté sert à suivre des faces, des arêtes et des sommets autour du volume. Une maquette transparente ou un schéma est préférable lorsque les rencontres de faces sont masquées par les pièces.

Pour présenter l'objet, on distingue le défi manuel de la description mathématique. Le temps de montage renseigne sur la difficulté du puzzle, tandis que l'inventaire des faces et des symétries renseigne sur le polyèdre obtenu.

Un casse-tête étoilé et un puzzle plat en forme d'étoile. Le premier produit un volume : ses pièces occupent l'espace. Le second reste dans un plan, même si son contour dessine des pointes.

Le puzzle et l'étoilement géométrique. Assembler consiste à réunir des pièces matérielles. Étoiler un polyèdre est une opération géométrique sur sa structure ; le critère qui tranche est donc l'action étudiée.

Un icosaèdre et une étoile d'icosaèdre. L'icosaèdre régulier est convexe et possède vingt faces triangulaires. Dans certaines constructions étoilées qui lui sont associées, des faces ou des arêtes sont prolongées jusqu'à de nouvelles intersections. Les parties saillantes qui en résultent sont un indice visuel, pas un critère suffisant : l'identification repose sur l'organisation exacte des faces, des arêtes et des sommets.

Le nom commercial ne fait pas la classification. Une boîte peut employer « étoilé », « régulier » ou « semi-régulier » de façon descriptive. Le symptôme est l'absence de définition des faces et des symétries ; il faut alors décrire la forme observée sans lui attribuer une classe plus précise.

Une silhouette à pointes ne suffit pas. Des pointes visibles peuvent appartenir à des structures différentes. Pour lever l'ambiguïté, on suit les faces complètes, leurs arêtes communes et leurs éventuelles intersections.

Un montage réussi n'est pas une preuve géométrique. Le jeu mécanique tolère parfois de petits écarts liés à la fabrication. Pour vérifier une propriété mathématique, on travaille sur le modèle idéal et sur ses relations exactes, non sur des mesures prises au millimètre sur l'objet.

Polyèdre. Cette entrée précise le vocabulaire des faces, des arêtes et des sommets utilisé pour décrire la forme assemblée.

Icosaèdre. Elle présente le solide de référence auquel certaines versions étoilées du casse-tête sont rattachées.

Dodécaèdre. Elle permet de reconnaître l'autre grande forme de départ mentionnée pour ces puzzles.
