Prenez quatre triangles rigides et accrochez leurs côtés deux à deux. Les charnières laissent les pièces pivoter : l'assemblage, d'abord presque plat, peut se refermer en un tétraèdre. Le passage du plan au volume devient alors visible et tangible.

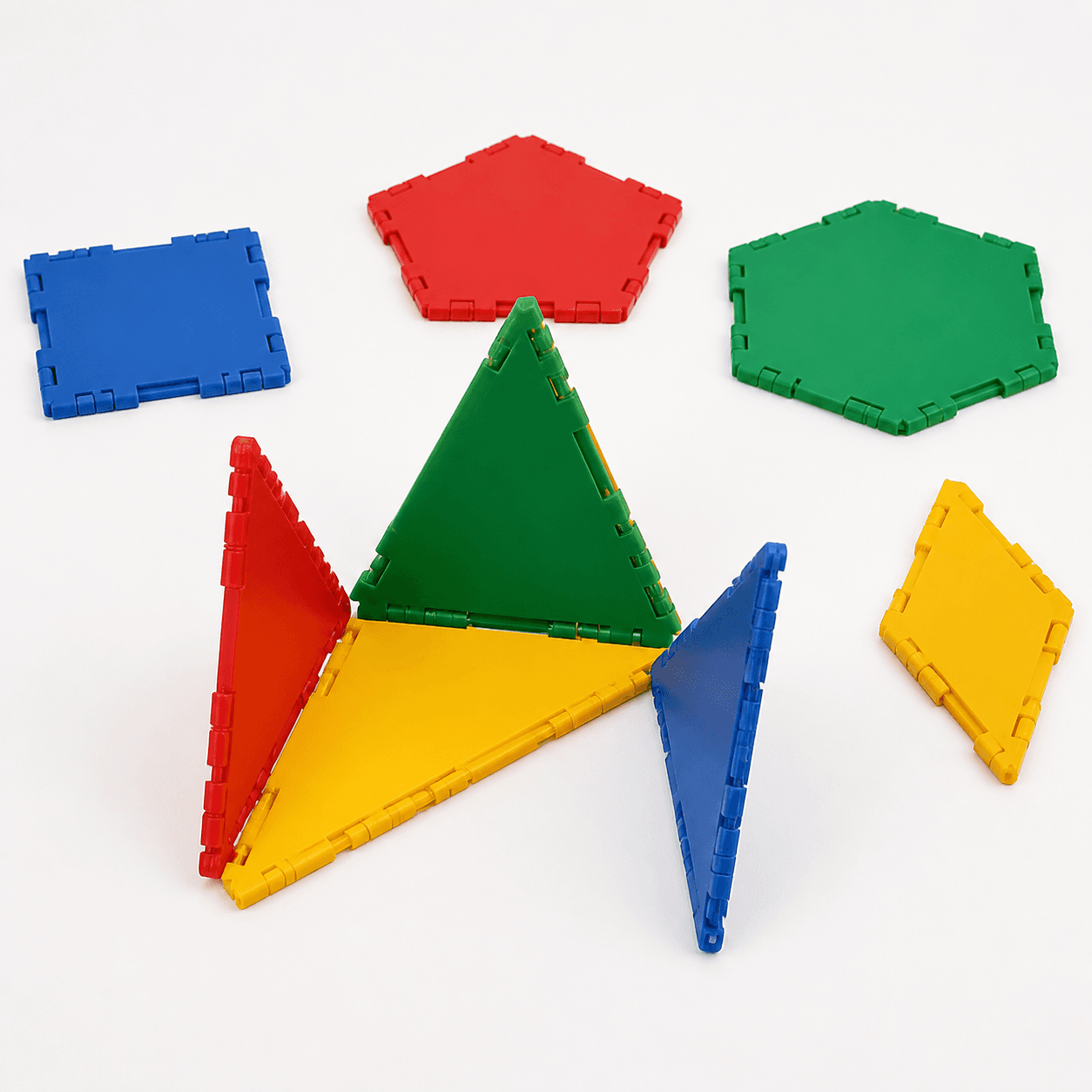

Le polydron réunit de telles pièces polygonales en plastique dur, de formes et de couleurs variées. On peut les attacher, les détacher et essayer d'autres assemblages pour observer les faces, les arêtes et la fermeture d'un solide.

Un polydron est un matériel pédagogique de géométrie composé de polygones rigides en plastique dur. Ses pièces peuvent être des carrés, des triangles équilatéraux, des pentagones, des hexagones, des losanges ou d'autres polygones. Elles existent notamment en vert, rouge, jaune et bleu. Des charnières placées le long de leurs côtés permettent de relier les pièces et de les faire pivoter les unes par rapport aux autres.

Chaque pièce représente une face potentielle du solide. Lorsque des côtés reliés se rejoignent, ils matérialisent une arête ; lorsque plusieurs sommets coïncident après repliement, ils matérialisent un sommet du polyèdre. L'assemblage doit se refermer sans laisser d'ouverture ni superposer des faces pour former un polyèdre. La couleur aide à suivre les pièces, mais elle ne change pas leurs propriétés géométriques. Le polydron sert ainsi à étudier visuellement et par manipulation la construction et les propriétés des solides géométriques.

On veut construire un tétraèdre. Les données sont quatre pièces triangulaires équilatérales identiques, trois côtés par pièce et des charnières qui relient deux côtés de même longueur.

1. Reliez trois triangles bord à bord autour du premier triangle.
2. Soulevez les trois triangles extérieurs en les faisant pivoter sur leurs charnières.
3. Raccordez les côtés encore libres deux à deux. Les quatre triangles ferment alors le volume sans ouverture.

Les quatre faces apportent douze côtés comptés séparément. Dans le solide fermé, chaque arête est partagée par deux faces ; le nombre d'arêtes est donc :

Le résultat est un tétraèdre à quatre faces triangulaires et six arêtes. Pour contrôler la construction, comptez les faces, puis vérifiez que chaque côté appartient bien à deux faces et qu'aucune ouverture ne subsiste.

En classe, l'élève assemble les pièces puis compte les faces, les arêtes et les sommets du solide obtenu. La manipulation est utile lorsque le dessin en perspective masque certaines faces.

Pour étudier le passage du plan au volume, on laisse d'abord certaines charnières ouvertes, puis on replie l'assemblage. Un patron en papier convient mieux si l'objectif porte sur le découpage ; le polydron se prête mieux aux essais répétés, car ses pièces se détachent et se réassemblent.

Pour comparer plusieurs solides, on réemploie les mêmes formes et on change leur raccordement. Les couleurs peuvent servir de repères visuels, tandis que la forme des faces et leur voisinage restent les critères géométriques à observer.

Polydron et polyèdre. Le polydron est le matériel formé de pièces articulées ; le polyèdre est le solide géométrique représenté. Si l'on détache une face, le matériel reste un polydron, mais l'assemblage ouvert n'est plus le polyèdre fermé visé.

Polydron et patron. Un patron est une disposition plane de faces qui peut se replier en polyèdre. Le polydron peut matérialiser cette disposition, mais il désigne les pièces et leurs charnières, pas la disposition plane elle-même.

Un assemblage n'est pas toujours un polyèdre. Des pièces peuvent rester ouvertes ou se chevaucher au repliement. Le symptôme est une ouverture ou deux faces qui occupent la même zone ; il faut alors modifier les raccordements avant de conclure.

Une charnière ne prouve pas l'adjacence choisie. Deux faces attachées sont voisines dans le modèle construit, mais ce voisinage dépend de l'assemblage. Il faut examiner toutes les liaisons plutôt que déduire le solide de la seule collection de pièces.

La couleur n'est pas une propriété du solide. Deux tétraèdres construits avec des couleurs différentes gardent la même structure géométrique. Pour les comparer, il faut regarder la forme, le nombre et l'agencement des faces, non leur couleur.
