analyseur différentiel

Imaginez une tension électrique qui monte et descend comme la grandeur inconnue d'un problème. Au lieu d'aligner des nombres, la machine relie des composants dont les tensions évoluent ensemble. Un intégrateur accumule un signal ; un autre élément peut le multiplier ou changer son signe. Le mouvement continu de ces signaux matérialise alors l'évolution cherchée.

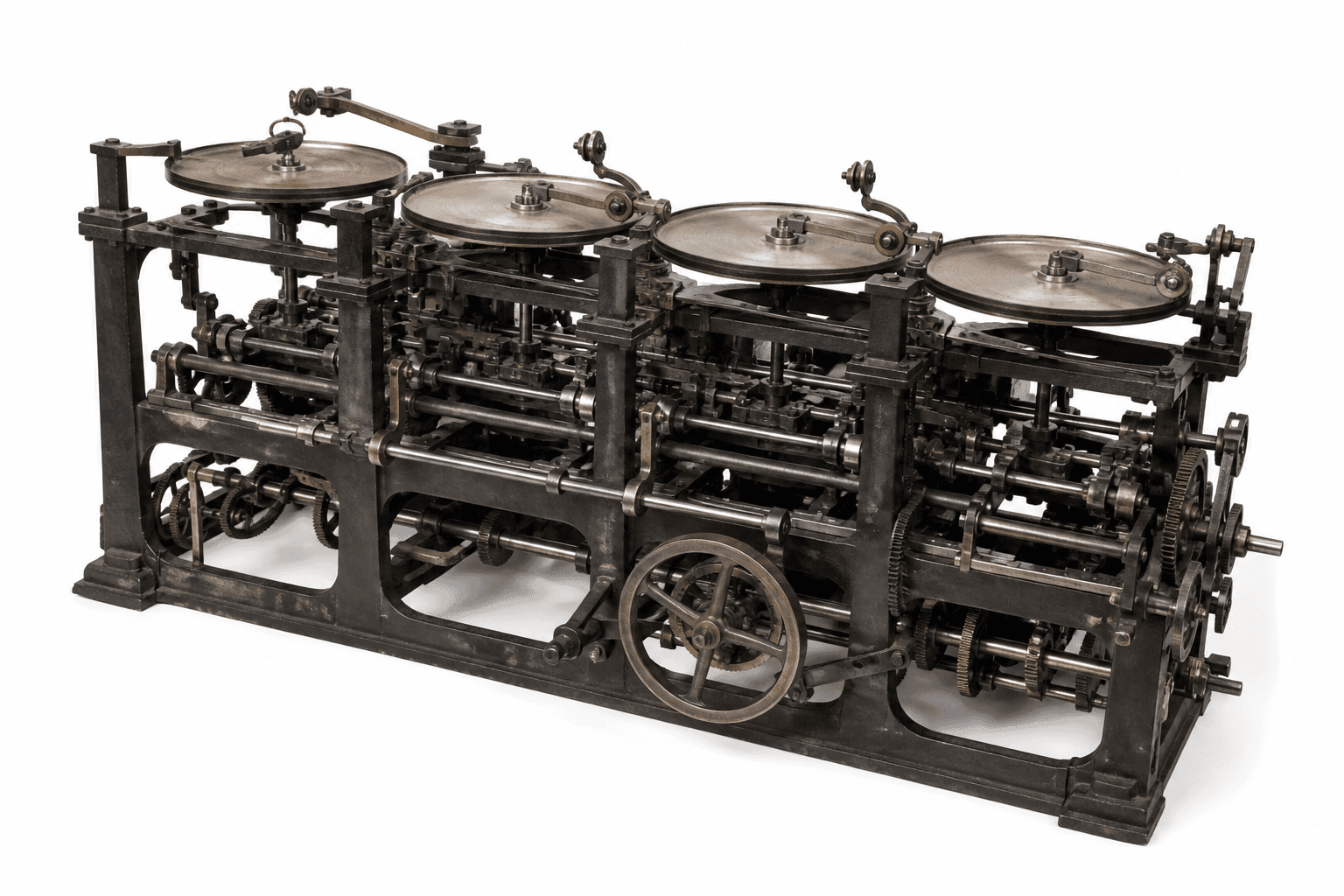

Dans une réalisation mécanique, les mêmes rôles peuvent être portés par des roues, des disques et des arbres en rotation. Qu'elle emploie des angles ou des tensions, la machine transforme ainsi une équation en agencement physique observable.

Un analyseur différentiel est un ordinateur analogique spécialisé dans la résolution d'équations différentielles. Une grandeur inconnue n'y est pas codée par une suite de chiffres : elle est représentée par une quantité physique continue, généralement une tension électrique ou un angle mécanique. Des dispositifs reliés entre eux réalisent les opérations prescrites par l'équation, notamment l'intégration, la dérivation, le changement de signe ou la multiplication par un coefficient. La sortie évolue en même temps que le système physique de calcul.

Pour traiter un problème, il faut traduire chaque variable en signal, fixer les correspondances d'échelle et imposer les conditions initiales. Le câblage ou l'accouplement des mécanismes reproduit ensuite les relations entre les variables. Une version électronique travaille avec des tensions ; une version mécanique travaille avec des déplacements ou des rotations. Ces supports diffèrent, mais l'information reste portée par une grandeur physique continue. Le résultat est donc une représentation analogique de la solution, à lire dans les limites de précision et d'amplitude de l'appareil.

On veut suivre une grandeur y qui décroît à une vitesse égale à sa valeur opposée. Les données sont :
• l'équation différentielle y′ = −y ;
• la condition initiale y(0) = 1 ;
• une seconde pour une unité de temps ;
• un volt pour une unité de y.

1. Le signal de sortie représente y. Il est initialisé à 1 V, puisque y(0) vaut 1.

2. Ce signal traverse un élément de gain −1. Le signal obtenu représente alors la dérivée y′.

3. Un intégrateur accumule ce signal à partir de la valeur initiale. Sa sortie est rebouclée vers le gain −1 : la relation reste satisfaite à chaque instant. Le schéma de signaux matérialise cette boucle sans représenter un modèle particulier d'appareil.

La solution mathématique attendue est $y(t)=e^{-t}y(t)=e^\{-t\}$. Après une seconde, la sortie idéale vaut donc environ 0,368 V. Pour contrôler, sa dérivée doit alors valoir environ −0,368 V par seconde ; avant arrondi, elle est exactement l'opposé du signal selon l'échelle choisie.

Pour étudier une évolution continue, on associe chaque variable à un signal, puis on relie les opérateurs selon l'équation. Le tracé ou la mesure de la sortie donne une trajectoire à comparer au comportement attendu.

Pour explorer l'effet d'une condition initiale ou d'un coefficient, on modifie le réglage correspondant et on relance l'évolution. Cette approche est utile lorsque le comportement du système entier compte davantage qu'une longue liste de valeurs séparées.

Un calculateur numérique constitue l'alternative courante lorsque l'on exige des chiffres reproductibles, une grande plage de valeurs ou de nombreux scénarios. L'analyseur analogique reste pertinent pour rendre visibles les relations entre intégration, rétroaction et évolution continue.

Une équation différentielle exprime une relation entre une fonction et ses dérivées ; le problème mathématique complet peut aussi imposer des conditions initiales ou aux limites. L'analyseur différentiel est la machine qui matérialise ces relations. Écrire y′ = −y donne une équation, tandis que relier un gain et un intégrateur forme un dispositif de calcul.

Un ordinateur numérique représente les données par des nombres codés et calcule des valeurs selon un algorithme. L'analyseur différentiel représente directement les variables par des tensions ou des mouvements continus : le support de l'information permet de les distinguer.

Un intégrateur ou un dérivateur analogique n'est qu'un opérateur. Un analyseur différentiel combine plusieurs opérateurs et leurs rétroactions pour traiter une équation complète. Un module isolé ne suffit donc pas à résoudre le problème de l'exemple.

Dépassement d'échelle. Une grandeur physique ne peut pas croître sans limite dans l'appareil. Si une machine accepte de −10 V à +10 V et que l'échelle choisie vaut 1 V par unité, une valeur attendue de 12 unités sera écrêtée. Il faut changer d'échelle avant le calcul.

Précision physique. Bruit, jeu mécanique, dérive et tolérances perturbent les signaux. Une sortie de 0,368 V ne prouve donc pas une valeur exacte à trois décimales : il faut l'interpréter selon la résolution et l'étalonnage de l'appareil.

Dérivation délicate. Un dérivateur réagit fortement aux variations rapides et au bruit. Quand l'équation le permet, on la réorganise en chaîne d'intégrations, puis on contrôle que le nouveau câblage exprime bien le même problème.

Sortie sans preuve. Une trajectoire produite par la machine n'établit ni l'existence ni l'unicité mathématique d'une solution. Ces propriétés doivent être vérifiées séparément ; le calcul analogique fournit ensuite une réalisation approchée pour les conditions initiales réglées.
