instrument de géométrie

Sur une feuille, une règle guide un trait droit et un compas conserve une ouverture pour tracer ou reporter une distance. Ces gestes transforment une idée géométrique en figure visible. L’instrument ne remplace pas le raisonnement : il matérialise les droites, les arcs, les longueurs ou les rapports dont la construction a besoin.

Certains outils accomplissent un geste très précis. Un compas à pointes sèches transporte une longueur sans dessiner d’arc, tandis qu’un pantographe reproduit une figure ou en change l’échelle par homothétie.

Un instrument de géométrie est un outil matériel qui sert à construire, reproduire ou mesurer graphiquement des objets géométriques. Dans le cadre classique, la règle est non graduée : elle permet de tracer la droite passant par deux points, mais pas de lire directement une longueur. Le compas trace des cercles ou des arcs à partir d’un centre et d’une ouverture. La règle et le compas sont les deux seuls outils admis dans une construction dite « à la règle et au compas ».

Les instruments spécialisés répondent à d’autres opérations. Le compas à pointes sèches reporte une distance sans arc. La règle à parallèles et le vernier graphique visent des tracés précis. Le compas de proportion traite des rapports, tandis que le compas à trois branches intervient dans des trisections ou des constructions particulières. Le pantographe reproduit une figure ou réalise une homothétie. Enfin, des gabarits imposent directement des formes spéciales, notamment des coniques ou des spirales. Ces outils élargissent les gestes disponibles, mais leur emploi ne relève plus nécessairement du cadre classique limité à la règle non graduée et au compas.

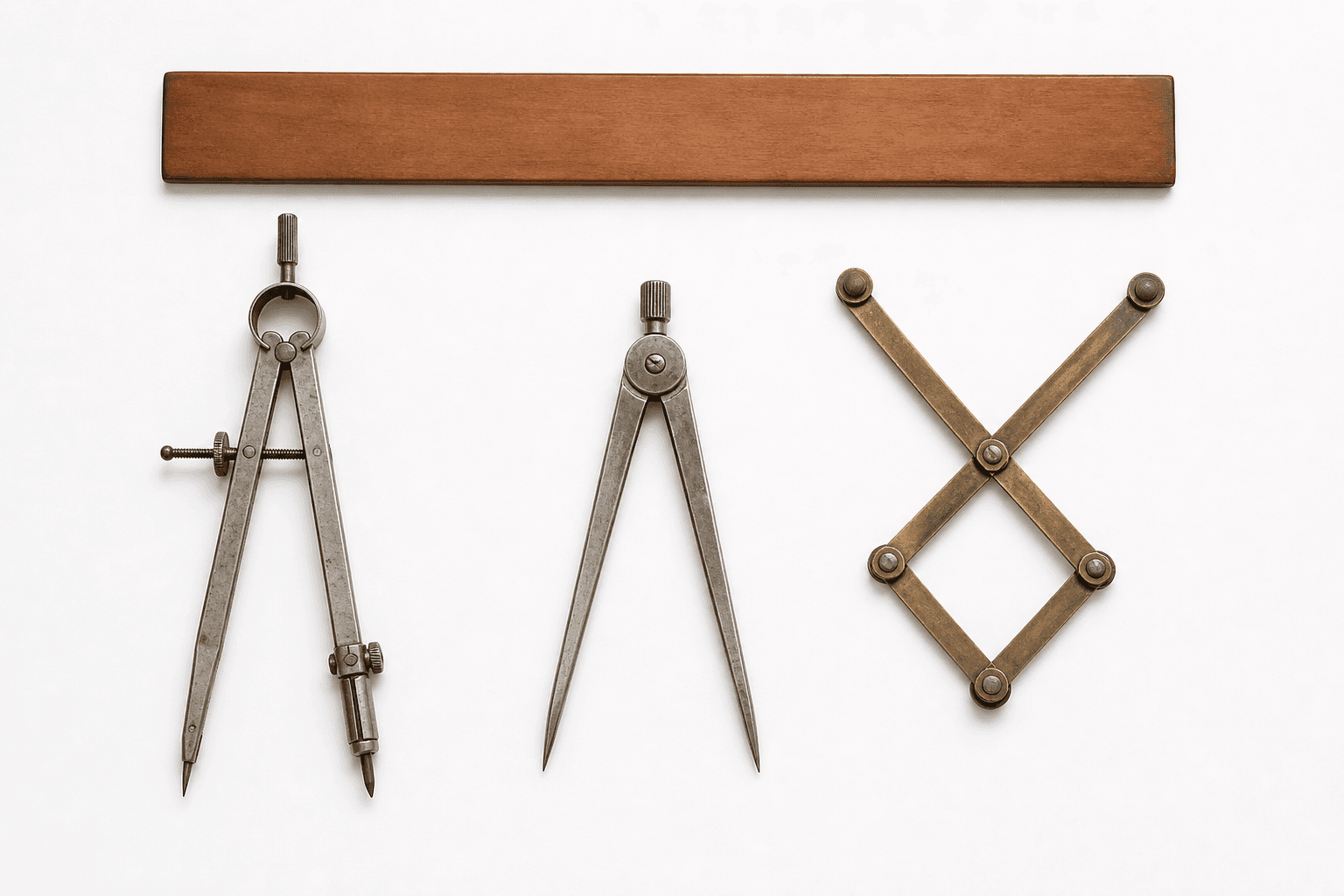

On rencontre ces instruments sur une table de dessin, dans une trousse de géométrie ou près d’un plan technique. Plusieurs indices permettent de les reconnaître : un bord droit sans graduations, deux branches articulées, des pointes sèches, des bras reliés en parallélogramme ou un contour servant de gabarit. La vue documentaire réunit les structures les plus caractéristiques sans leur attribuer une échelle de mesure.

La forme de l’outil annonce l’information qu’il porte. Une ouverture conserve une distance, un bord contraint un tracé rectiligne, des bras articulés transmettent une forme et un gabarit fournit une courbe déterminée. Il faut donc identifier le geste attendu avant de choisir l’instrument.

La grandeur à suivre est ici la distance conservée par l’ouverture d’un compas à pointes sèches. La convention essentielle est que la règle classique n’est pas graduée : elle guide une droite, mais ne fournit pas une valeur numérique.

1. Identifiez les points qui déterminent le segment à reporter. 2. Placez une pointe du compas sur chaque extrémité, sans modifier ensuite l’ouverture. 3. Posez la première pointe sur le nouveau point de départ, puis marquez l’arrivée avec la seconde. 4. Contrôlez le report en replaçant les pointes sur les deux segments.

L’œil peut croire deux segments égaux parce qu’ils ont la même orientation ou paraissent superposables. Le bon réflexe consiste à comparer leurs extrémités avec la même ouverture : une modification, même discrète, invalide le report.

On veut reporter la longueur du segment AB sur une autre droite à partir du point C. Les données sont le segment AB de 4 cm, le point C, une règle non graduée et un compas à pointes sèches. La figure rend visible l’égalité recherchée entre les deux segments.

1. Tracez avec la règle une droite passant par C.

2. Placez les deux pointes du compas sur A et B : l’ouverture représente alors 4 cm.

3. Sans changer cette ouverture, posez une pointe en C et marquez sur la droite le point D atteint par l’autre pointe.

Le résultat est CD = 4 cm. Pour le contrôler sans lire de graduation, replacez le compas successivement sur AB et CD : les deux paires d’extrémités doivent coïncider avec la même ouverture.

Pour une construction classique, choisissez la règle non graduée et le compas. Ce choix est imposé dès que l’énoncé exige explicitement une construction « à la règle et au compas ».

Pour transporter une longueur sans laisser d’arc, préférez le compas à pointes sèches au compas traceur. Le critère observable est la présence de deux pointes qui marquent les extrémités sans dessiner de courbe.

Pour reproduire une figure ou en obtenir une version homothétique, le pantographe remplace une copie point par point. Ses bras articulés transmettent le déplacement du point suivi au point traceur.

Pour tracer directement une conique ou une spirale, un gabarit adapté est préférable à une règle droite. Le contour déjà formé indique immédiatement la famille de courbes visée.

Règle non graduée et règle graduée. La première sert seulement de guide rectiligne ; la seconde porte une échelle permettant de lire des longueurs. Si une construction interdit la mesure numérique, seule la règle non graduée respecte le cadre classique.

Compas traceur et compas à pointes sèches. Le compas traceur laisse un cercle ou un arc, alors que le modèle à pointes sèches reporte une distance sans tracer d’arc. Le besoin de conserver une longueur sans dessiner tranche entre les deux.

Pantographe et gabarit. Le pantographe reproduit ou homothétie une figure grâce à ses bras articulés. Le gabarit impose au contraire le contour d’une courbe spéciale ; il convient lorsque la forme est déjà déterminée par son bord.

Le mot « règle » ne suffit pas. Une règle graduée apporte une mesure absente du modèle classique. Si des graduations sont utilisées, il ne faut plus présenter le tracé comme une construction classique à la règle non graduée et au compas.

Une ouverture mal conservée fausse le report. Dans l’exemple, AB et CD valent 4 cm seulement si l’écartement du compas reste inchangé. Si les pointes ne retombent pas sur les deux extrémités lors du contrôle, il faut reprendre le report.

Un outil spécialisé change le cadre. Un compas de proportion, un compas à trois branches, un pantographe ou un gabarit rend possibles des gestes particuliers. Leur résultat peut être utile et précis, mais il ne prouve pas qu’une même figure est constructible avec les deux seuls instruments classiques.
